球型轉臺VT-ST系列

作者：萬騰科技；閱讀：

型號:VT-ST系列
特點：
1、可搭載紅外熱成像儀、可見光鏡頭、紅外激光照明器、激光測距機等設備；
2、支持多種可見光鏡頭，可實時回傳方位、鏡頭焦距、鏡頭聚焦位置；
3、支持鏡頭變焦、聚焦速度多級可調；
4、轉臺重復定位精度高，可達±0.1°；
5、支持線掃、定位、自動歸位等功能；
6、采用鋁合金材料，整機加固設計，抗強風、防鹽霧、耐高低溫等；
7、防護等級IP66；

技術參數

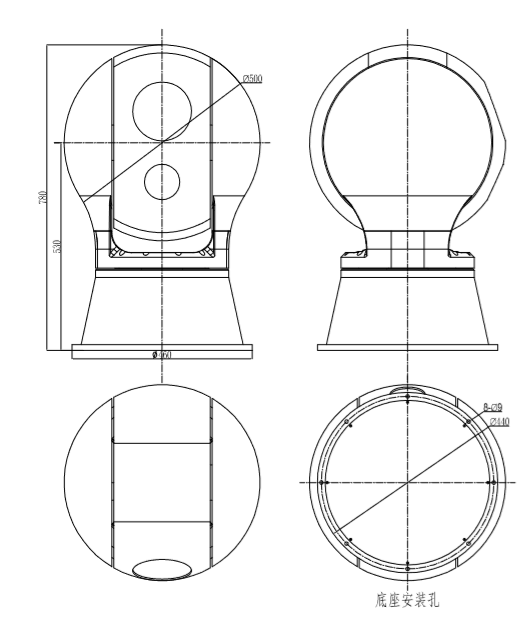

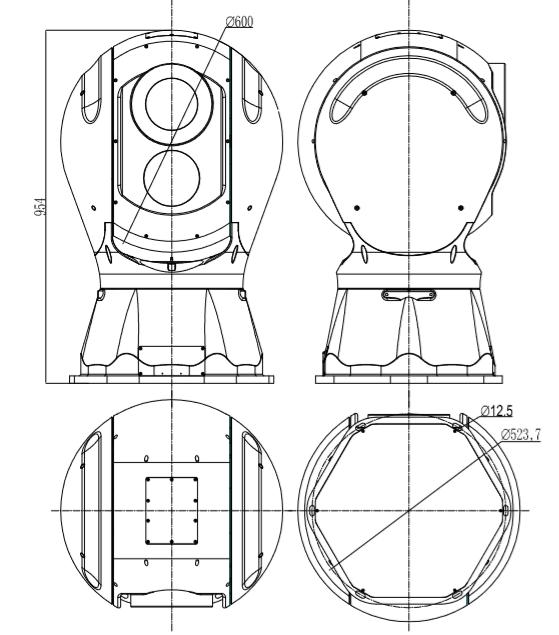

尺寸圖

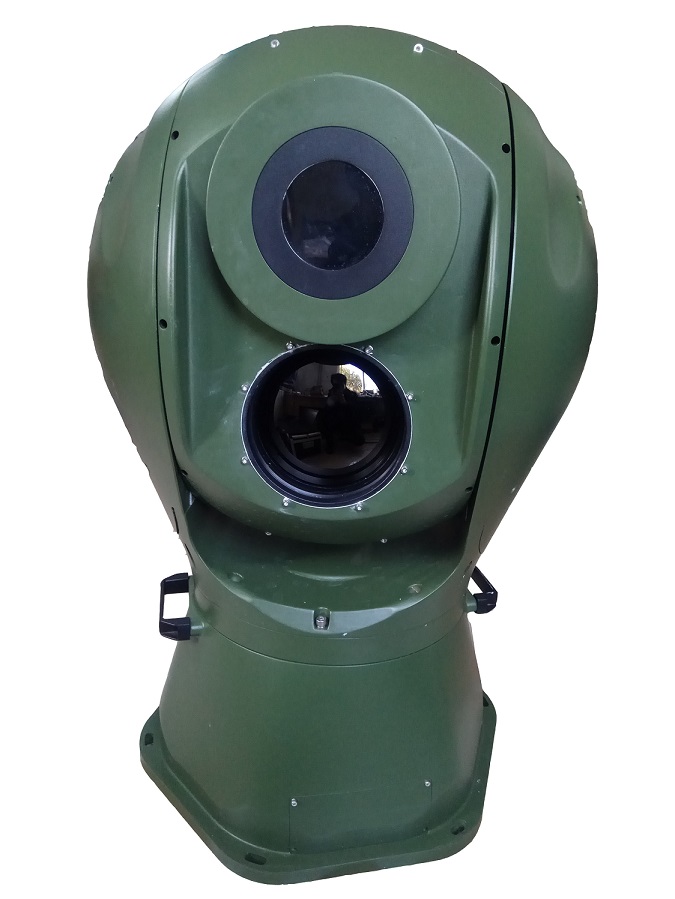

產品圖

型號	VT-ST400	VT-ST500	VT-ST600
旋轉速度	水平0.01°～45°/S；俯仰0.01°～20°/S（連續變速）
旋轉角度	水平0～360°（可選限位旋轉）；俯仰-45°～+45°（俯仰角度可選）
預置位	200個
預置位精度	可達±0.1°
輔助開關	2組，無源、常開
定位精度	±0.1°
重復精度	±0.1°
定位角度分辨率	0.01°
鏡頭預置位	支持，可自適應多種鏡頭
自動巡航	8條，每條可設置10個巡航點
OSD菜單	可選
自動歸位	可設置1～60分鐘自動歸位時間
自動掃描	1條
通訊協議	PELCO_D（PELCO_D/PELCO_P可選）
通信波特率	9600bps（2400/4800/9600/19200 bps可選）
通信接口	RS485（RS485/RS422/RS232可選）
網絡接口	可選
鏡頭除霜	可選
護罩風冷	可選
加熱功能	可選
輸入電源范圍	AC220V(AC/DC/24/48V可選)
整機功耗	≤120W(無加熱) ≤170W(加熱)	≤150W(無加熱) ≤200W(加熱)	≤180W(無加熱) ≤230W(加熱)
工作溫度	-25℃～+55℃，90%±3%，非凝結（可選-40℃～+65℃，低溫冷啟動）
儲存溫度	可達-40℃～+65℃
抗風等級	12級
最大負載	20kg	25kg	40kg
防護等級	IP66
承載方式	側載
傳動方式	電機直驅
整機重量	55KG	60KG	100KG
	（不含熱成像儀與可見光鏡頭）
外形尺寸	400mm×400mm×798mm	500mm×500mm×850mm	600mm×600mm×954mm
	（L×W×H)


VT-ST600


VT-ST500
